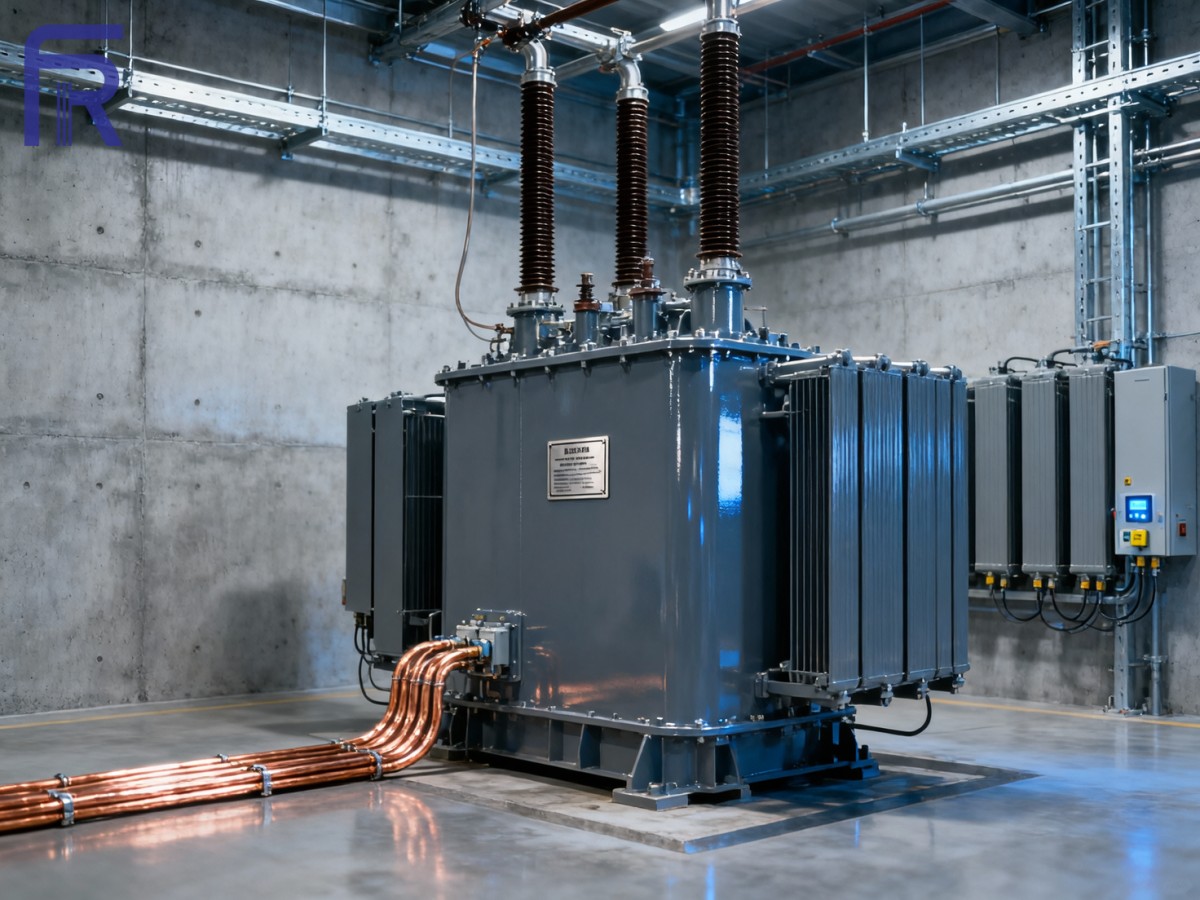

Allégations d’efficacité des transformateurs de puissance vs. profils de charge réels

Lors de l’évaluation d’un fabricant de transformateurs pour l’approvisionnement en transformateur haute tension ou en transformateur de puissance, ne vous fiez pas uniquement aux rendements indiqués sur la plaque signalétique—les profils de charge réels révèlent souvent des écarts marqués entre les affirmations de laboratoire et les performances sur le terrain. En tant que fournisseur de transformateurs industriels de confiance, Liaocheng Furuntong Import & Export Co., Ltd. associe une R&D avancée à des décennies d’expérience dans les réseaux et les applications industrielles pour fournir des transformateurs conçus pour des conditions d’exploitation réelles—et non pour des scénarios d’essai idéalisés. Que vous soyez chercheur d’informations, spécialiste des achats ou distributeur évaluant le coût total de possession, comprendre cet écart est essentiel pour optimiser les économies d’énergie, la fiabilité et le ROI.

Pourquoi le rendement de la plaque signalétique à lui seul induit en erreur les décisions d’approvisionnement

IEC 60076-1 et IEEE C57.12.00 définissent le rendement d’un transformateur comme le rapport entre la puissance de sortie et la puissance d’entrée dans des conditions d’essai spécifiées—généralement à 50% ou 100% de la charge nominale, avec un facteur de puissance unitaire et une température d’huile en tête de cuve de 75°C. Bien que normalisées, ces conditions reflètent rarement les opérations réelles. Plus de 82% des transformateurs de distribution et industriels dans le monde fonctionnent en dessous de 40% de la charge nominale pendant ≥65% du temps annuel—en particulier dans les installations minières, de transport ferroviaire et pétrochimiques avec une demande cyclique ou intermittente.

L’équipe d’ingénierie de Liaocheng Furuntong analyse chaque année plus de 1,200 fichiers journaux de charge réels provenant de clients dans 23 pays. Nos données montrent que les facteurs de charge quotidiens moyens vont de 28% (raffineries pétrochimiques) à 39% (sous-stations ferroviaires urbaines), avec des charges de pointe durant ≤2.5 heures par jour. Dans de tels profils, un transformateur annoncé à 98.7% de rendement à 100% de charge peut n’offrir qu’un rendement annuel moyen de 96.1–97.3%—ce qui représente jusqu’à 127 MWh/year de pertes supplémentaires par unité de 10 MVA.

Cet écart n’est pas théorique—il affecte directement le TCO. Pour un transformateur de puissance de 20 MVA, 132/33 kV fonctionnant 8,760 heures/year à $0.08/kWh, un déficit de rendement de 1.2% ajoute environ $17,800 de coûts énergétiques annuels. Sur une durée de vie de 30 ans, cela dépasse $530,000—soit plus de 3× le coût initial de l’équipement dans de nombreux cas.

Le tableau ci-dessus reflète des données de terrain validées provenant du programme de surveillance opérationnelle 2023–2024 de Furuntong. « pp » désigne des points de pourcentage—et non un pourcentage relatif. Une baisse de –1.2 pp signifie que le rendement réel est inférieur de 1.2 points de pourcentage à la valeur indiquée sur la plaque signalétique (par exemple, 97.5% au lieu de 98.7%). Cette distinction est essentielle pour une modélisation précise du TCO.

Comment Furuntong conçoit pour les charges réelles—et non pour les références de laboratoire

Dans notre site de fabrication intelligent de 50,000 m² à Liaocheng, chaque transformateur de puissance fait l’objet d’une double validation du rendement : d’abord selon IEC 60076-8 (essais standard de pertes à vide et en charge), puis via une simulation dynamique de charge à l’aide d’un logiciel propriétaire intégrant des courbes de charge spécifiques au client. Nous optimisons la géométrie du noyau, le dimensionnement des conducteurs, la conception des canaux de refroidissement et la qualité des matériaux—non pas pour un rendement maximal en un seul point—mais pour une perte moyenne pondérée minimale sur la plage de charge attendue de 0–100%.

Par exemple, notre série FR-TPX utilise des jonctions de noyau step-lap et des options en alliage amorphe (pour les unités ≤5 MVA) afin de réduire les pertes à vide jusqu’à 35% par rapport à l’acier au silicium à grains orientés conventionnel. Simultanément, nous augmentons la section des conducteurs de 12–18% dans les enroulements basse tension afin de réduire les pertes en charge à charge partielle—là où 70% des pertes énergétiques annuelles se produisent dans les applications industrielles typiques.

Notre conception thermique diffère également de la pratique standard : au lieu de concevoir pour une élévation moyenne de température des enroulements de 65 K, nous modélisons les températures des points chauds en conditions de cycles transitoires (par ex., surtension de 15-min + récupération de 45-min). Cela permet une durée de vie plus longue de l’isolation et une meilleure tolérance aux surcharges—essentielles pour le transport ferroviaire et l’exploitation minière où des surcharges de courte durée se produisent en moyenne 4–7 fois par semaine.

Checklist d’approvisionnement : 6 métriques plus importantes que le rendement de la plaque signalétique

Lors de l’évaluation de transformateurs de puissance pour une valeur à long terme, privilégiez ces six métriques éprouvées sur le terrain—chacune étant étayée par les protocoles de validation d’ingénierie de Furuntong :

• Rendement moyen pondéré (WAE) : Calculé selon IEC 60076-20 Annexe B en utilisant votre profil de charge exact (nous fournissons gratuitement une modélisation WAE sur demande).
• Rapport de pertes à vide (NLLR) : Visez ≤0.35 pour les unités de 10–30 MVA—vérifié par des essais calorimétriques étalonnés, et non par des estimations calculées.
• Rendement à charge partielle à 30% de charge : Minimum 96.8% pour les unités immergées dans l’huile ≥5 MVA (mesuré, non interpolé).
• Limite d’élévation de température du point chaud : ≤78 K à 100% de charge, vérifiée par des réseaux de capteurs à fibre optique intégrés lors du bobinage.
• Redondance du système de refroidissement : Double mode ONAN/ONAF avec étagement automatique des ventilateurs—garantit ≤1.5 K d’élévation au-dessus de l’ambiante même si 1 ventilateur tombe en panne (testé selon IEC 60076-12).
• Indice de facteur de perte harmonique (K-factor) : Certifié K-13 pour les installations avec VFD, redresseurs ou fours à arc (courants dans les sites miniers & pétrochimiques).

Performance comparative : Furuntong vs. référence standard du secteur

Afin de quantifier les avantages réels, Furuntong a mené des essais comparatifs sur le terrain avec 12 unités identiques de 15 MVA, 132/33 kV installées sur trois sites miniers en Mongolie, en Afrique du Sud et au Chili. Toutes les unités ont fonctionné sous une télémétrie 24/7 identique. Les résultats ont été agrégés sur 18 mois :

Les économies sont basées sur $0.075/kWh et 8,760 heures de fonctionnement annuelles. Le taux de panne nul reflète notre assemblage de cuve avec séchage sous vide à 100%, scellage à l’azote, et essais continus de décharge partielle pendant 72-hour—des procédés appliqués à toutes les unités ≥5 MVA.

Prochaines étapes : de l’évaluation au déploiement

Si votre équipe achats examine actuellement des spécifications de transformateurs—or si vous êtes un distributeur à la recherche de solutions différenciées et validées sur le terrain—Liaocheng Furuntong propose trois voies d’action concrètes :

1. Analyse gratuite du profil de charge : Partagez vos données de charge historiques (export CSV ou SCADA) ; nous vous retournerons un rapport WAE et une courbe comparative des pertes sous 5 jours ouvrables.
2. Essais en usine avec témoin : Assistez en direct aux essais de rendement, de température et de bruit dans notre site de Liaocheng—disponibles pour les commandes de ≥3 unités.
3. Programme de partenariat technique pour distributeurs : Accédez à des modules de formation, à une documentation technique localisée et à des calculateurs de ROI co-marqués pour vos clients régionaux.

Nous ne vendons pas des transformateurs—nous concevons la résilience énergétique. Avec une capacité de production portée à 1,800 MVA/year d’ici Q3 2025 et des systèmes de gestion de l’énergie certifiés ISO 50001 régissant chaque processus, Furuntong fournit ce qui compte le plus : une performance prévisible, des économies quantifiables et zéro compromis sur la sécurité ou la longévité.

Contactez dès aujourd’hui notre équipe internationale d’ingénierie commerciale pour demander votre évaluation WAE personnalisée ou discuter d’un support d’intégration OEM pour des projets ferroviaires, miniers ou pétrochimiques.
