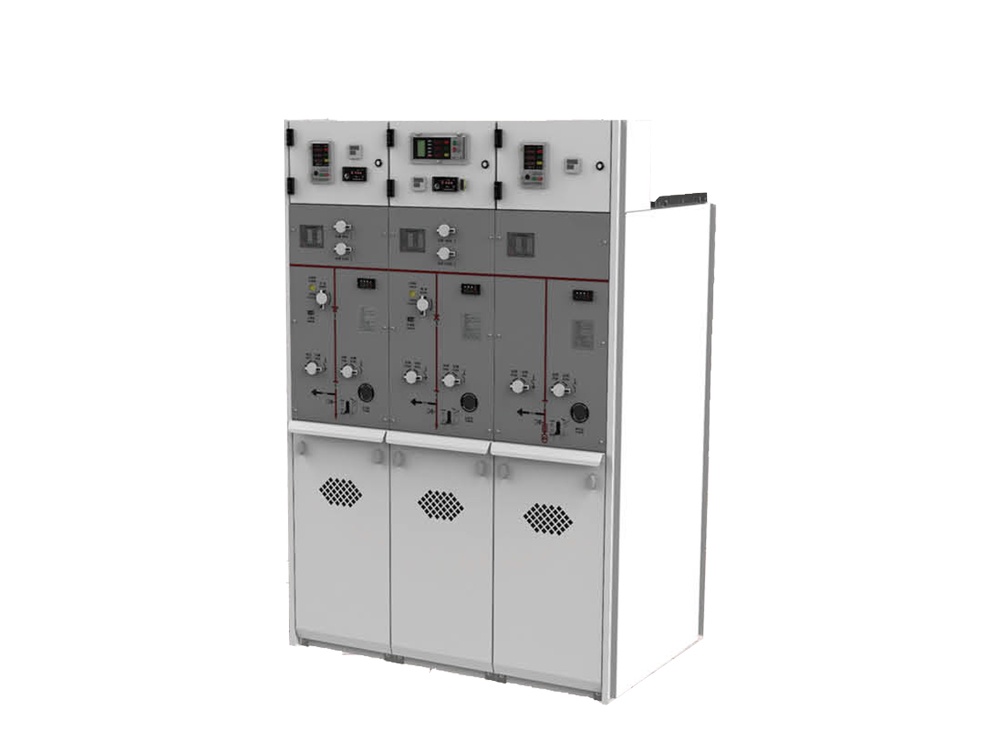

HXGN[H)-12 Armoire de réseau annulaire isolée au gaz écologique

HXGN(H)-12  Cette armoire de commutation isolée au gaz écologique est un dispositif cloud intelligent, écologique dans ses matériaux, économique en prix et pratique à utiliser. Toutes les parties conductrices à l'intérieur de l'interrupteur sont installées dans un caisson de gaz étanche en acier inoxydable. Le caisson de gaz est principalement isolé avec de l'air sec et des matériaux thermoplastiques. L'interrupteur principal utilise l'extinction d'arc sous vide, l'interrupteur-sectionneur adopte une structure à trois positions, et les armoires adjacentes sont raccordées par des jeux de barres à isolation solide. Le circuit secondaire adopte une technologie de contrôle intégrée et prend en charge les fonctions de transmission de données. Lorsque l'équipement est installé et mis sous tension sur site, l'équipement enverra automatiquement un signal pour établir la première poignée de main avec la station principale. La station principale obtiendra l'état de santé de l'équipement, la position de coordination, l'environnement d'exploitation et les paramètres de fonctionnement, facilitant la surveillance en temps opportun de l'état de fonctionnement de l'équipement par le personnel de maintenance.

HXGN(H)□-12  Il n'y aura pas de situation comme dans les interrupteurs SF6 où la pression du gaz diminue progressivement à basse température, entraînant une baisse continue de l'isolation et conduisant finalement à une défaillance de l'isolation.

L'armoire peut être composée des unités suivantes pour former une unité d'alimentation électrique économique et pratique: Unité à disjoncteur sous vide (630A, 20-25kA)  Unité à interrupteur de charge sous vide (630, 20-25kA)

Conditions de fonctionnement

Température maximale: +45℃;

● Température minimale: -25℃;

● Température maximale: (moyenne sur 24 heures) +35℃;

● Humidité relative moyenne maximale (24 heures): ≤95%;

● Altitude: ≤1500m;

● Résistance sismique: 8 degrés;

● Niveau de protection: Parties sous tension fermées IP67, enveloppe de l'armoire de commutation IP4X;

● L'air ambiant ne doit pas être sensiblement pollué par des gaz corrosifs et inflammables, de la vapeur d'eau, etc.

● Aucune vibration sévère fréquente. La conception pour conditions difficiles répond à toutes les exigences.

● Lorsqu'il est utilisé dans des conditions dépassant celles spécifiées dans GB/T3906, cela doit être négocié entre l'utilisateur et notre société.

Norme d'exécution

● Exigences techniques communes pour l'appareillage de commutation et de commande à haute tension Normes

● GB/T39063.6 - 40.5KV Appareillage de commutation et de commande AC sous enveloppe métallique

● GB/T1985 Interrupteur-sectionneur AC haute tension et interrupteur de mise à la terre

● GB/T38043.6 - 40.5KV Interrupteur de charge AC haute tension

● GB/T1984 Disjoncteur AC haute tension

● GB/T4208 Classe de protection de l'enveloppe Code IP

● GB/T7354 Mesure des décharges partielles

● GB/T311.1 Coordination de l'isolation - Partie 1: Définitions, principes et règles

Fonctions et caractéristiques

1. Système de management de la qualité ISO 9001: 2015

Le fonctionnement de l'ensemble du système est strictement contrôlé et géré. Cela garantit la qualité des produits à toutes les étapes, depuis la réception des demandes des clients jusqu'à la conception, les matériaux, la production, l'installation, les essais, l'emballage, la livraison, l'après-vente, qui fonctionnent tous selon des processus stricts et logiquement liés.

2. Management environnemental ISO 14001: 2015

A été pionnier dans l'application du système de management environnemental ISO 14001: 2015. La mise en œuvre de ce processus témoigne de la responsabilité envers un large éventail de clients. S'engage à fournir des produits techniques de haute qualité qui sont les plus respectueux de l'environnement.
