Ce produit est développé sur la base d'une technologie mature et conformément aux conditions réelles du pays. L'ensemble du produit se caractérise par une petite taille, une installation et une maintenance faciles, un faible bruit, une faible consommation d'énergie, une capacité antivol, une forte capacité de surcharge et une protection complète. Convient aux nouvelles zones résidentielles, espaces verts, parcs, gares ferroviaires et hôtels, chantiers de construction, aéroports, etc.

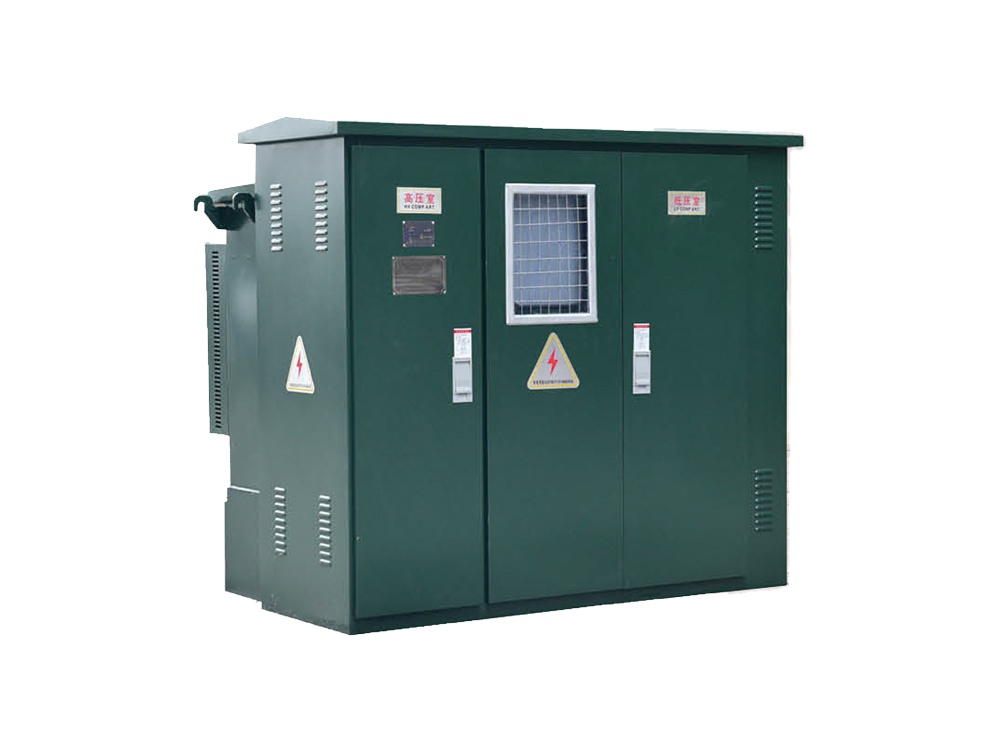

La sous-station préfabriquée YB25-12/0.4 (style américain) convient aux systèmes d'alimentation en réseau en boucle 10KV, à double alimentation ou d'alimentation terminale, servant de dispositif de transformation, de comptage, de contrôle de compensation et de protection.

Ce produit est conforme aux normes suivantes:

GB/T17467-1998 "Sous-station préfabriquée haute tension et basse tension"

DL/T537-93 "Conditions techniques de commande pour sous-station de type caisson 6-35kV"

Conditions environnementales de fonctionnement

• Altitude: ne dépassant pas 1000m;

• Température ambiante: -35℃ à +40℃; Humidité relative: moyenne quotidienne ne dépassant pas 95%, moyenne mensuelle ne dépassant pas 90%;

• Site d'installation: exempt de risques d'incendie, d'explosion, de gaz chimiquement corrosifs et zones bien ventilées, inclinaison du sol ne dépassant pas 3°

Fonctions et caractéristiques

• Entièrement isolé, entièrement scellé, faible maintenance, garantissant la sécurité du personnel:

• Structure compacte, avec un volume représentant seulement 1/3 - 1/5 de celui d'un transformateur européen équivalent, faible hauteur;

• Peut adopter une structure de caisson séparé pour éviter la contamination de l'huile du transformateur dans la cuve;

• Le côté haute tension utilise une protection complète à double fusible sur toute la plage, réduisant considérablement les coûts;

• Peut être utilisé dans un réseau en boucle ou comme terminal, avec des têtes de câble pouvant être rapidement débranchées à un courant de charge de 200A; Le corps du caisson utilise un panneau composite à double couche de type nid d'abeille, avec des fonctions d'isolation thermique et de dissipation thermique;

• Le côté basse tension est équipé d'un protecteur électronique contre la perte de phase, qui peut rapidement déconnecter l'interrupteur principal d'arrivée lorsqu'une tension anormale survient dans le système;

• Le côté haute tension utilise un interrupteur de charge immergé dans l'huile ou un interrupteur de charge SF6, pouvant être mis à niveau électriquement, posant les bases de l'automatisation du réseau de distribution;

• Utilise des transformateurs refroidis à l'huile de série S9 ou de série S11 plus performante



1. Système de management de la qualité ISO 9001: 2015

Le fonctionnement de l'ensemble du système est strictement contrôlé et géré. Cela garantit la qualité des produits à toutes les étapes, de la réception des demandes des clients à la conception, aux matériaux, à la production, à l'installation, aux essais, à l'emballage, à la livraison, à l'après-vente, toutes fonctionnant selon des processus stricts et logiquement liés.

2. Management environnemental ISO 14001: 2015

A été pionnier dans l'application du système de management environnemental ISO 14001: 2015. La mise en œuvre de ce processus témoigne de  la responsabilité envers un large éventail de clients. Engagement à fournir des produits techniques de haute qualité qui sont les plus respectueux de l'environnement.

Spécifications techniques
